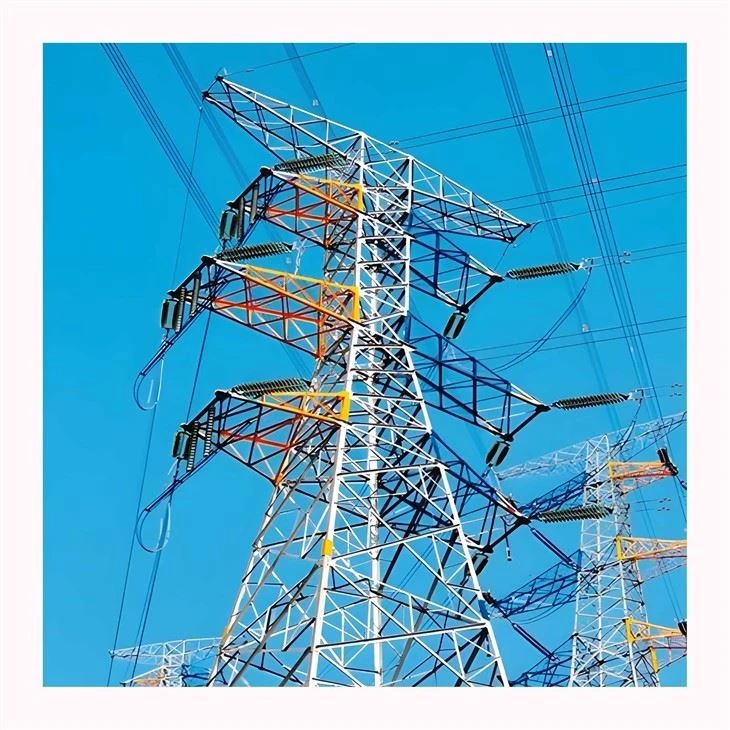

Multi-transmissionstårn
Produktoversigt
Et Multi-Circuit Transmission Tower er en kraftig-luftledningskonstruktion designet til at bære to eller flere uafhængige elektriske kredsløb på et enkelt tårnhus, hvilket muliggør kraftoverførsel med høj-kapacitet inden for en begrænset--ret.
Tekniske specifikationer
|
Punkt |
Specifikationsområde |
|
Kredsløbskonfiguration |
2-kredsløb / 3-kredsløb (valgfrit blandet spændingsdesign) |
|
Spændingsniveau |
66kV – 500kV+ |
|
Tårn type |
Dobbelt-kredsløbsophæng / dobbelt-kredsløbsspænding / multi-hybrid |
|
Stålkvalitet |
Q235 / Q355 / Q420 / høj-styrke lav-legeret stål |
|
Struktur Type |
Gitterstål / stålrørshybrid (valgfrit) |
|
Overfladebehandling |
Varm-galvanisering (ISO 1461) |
|
Zink tykkelse |
80–120 μm (standard), større end eller lig med 150 μm (tunge korrosionszoner) |
|
Vindbelastningsdesign |
25–60 m/s (projekt-afhængig) |
|
Isbelastning |
5-50 mm |
|
Designstandarder |
IEC 60826 / IEC 60652 / IEEE 524 / GB/T 2694 |
|
Servicelevetid |
30–50+ år |
Tekniske designfunktioner
1. Fler-kredsløbsbelastningsbalanceringsarkitektur
Tårnet er konstrueret med asymmetriske strukturelle arme og forstærkede hovedben for at afbalancere ujævne mekaniske kræfter forårsaget af flere ledersæt. Dette forhindrer torsionsdeformation under differentielle vind- og lederspændingsbelastninger.
2. Optimering af-højspænding
Hvert kredsløb er designet med uafhængig faseafstand og vertikal/horisontal adskillelse for at opfylde strenge krav til elektrisk frigang. Dette reducerer risikoen for overslag mellem kredsløb under ekstreme vejr- eller forureningsforhold.
3. Forstærket hovedbensystem
Sammenlignet med enkelt-kredsløbstårne bruger multi-kredsløbsstrukturer forstørrede basisbensektioner og stål af højere-kvalitet til at håndtere øgede lodrette og laterale belastninger fra yderligere ledere og isolatorstrenge.
4. Kompakt korridordesign
Multi-kredsløbskonfiguration tillader flere transmissionslinjer inden for en enkelt korridorbredde, hvilket reducerer omkostninger til jorderhvervelse og miljøpåvirkning, samtidig med at transmissionseffektiviteten pr. kilometer forbedres.
5. Anti-svaj og dynamisk stabilitetskontrol
Afstivningssystemer er optimeret ved hjælp af finite element-analyse (FEA) for at modstå galoppering af ledere, vind-inducerede vibrationer og stødbelastninger af isudslip.
Strukturelle typer tilgængelige
Dobbelt-vandret kredsløbskonfiguration (mest almindeligt for 110kV–220kV)
Dobbelt-kredsløbs lodret stakkonfiguration (kompakte bykorridorer)
Triple-Circuit Hybrid Tower (høj-rygradstransmission med høj kapacitet)
Mixed Voltage Multi-Circuit Tower (f.eks. 220kV + 110kV på samme struktur)
Cross-Arm Compact Design Towers (højre-af-begrænsede zoner)
Vigtige fordele
1. Maksimal transmissionskapacitet pr. tårn
Flere kredsløb på en enkelt struktur øger MW-transmissionskapaciteten markant uden at udvide korridorbredden.
2. Reducerede jorderhvervelsesomkostninger
Færre tårnlinjer er nødvendige for tilsvarende kapacitet, sænkning af arealanvendelse, kompensation og miljøgodkendelsesomkostninger.
3. Forbedret netredundans
Uafhængige kredsløb tillader delvis vedligeholdelse eller fejlisolering uden fuldstændig nedlukning af systemet.
4. Optimeret byudvikling
Kompakt design muliggør installation i tætte by-, industri- eller bjergområder, hvor korridorpladsen er begrænset.
Applikationsscenarier
Ultra-transmissionskorridorer i backbone med høj spænding
>>
Strømdistributionsnet i byer og forstæder
>>
Kryds-flod/kryds-bjergkryds med flere-linjer
>>
Vedvarende energi evakueringssystemer (vind-/solbaser)
>>
Industrielle kraftknudepunkter og mineregioner
>>
Nationale netsammenkoblingsprojekter
Produktion & Kvalitetskontrol
CNC-præcisionsboring og -skæring for fler-justeringsnøjagtighed
Fuld prøvemontering af tårnet (butik-tilpasningsbekræftelse)
Finite Element Analysis (FEA) strukturel validering for kombinerede belastningstilfælde
Ultralydsinspektion af høj-stålelementer
Inspektion af varme-tykkelse af galvanisering pr. batch
Bolttrækstyrketest (Grade 8.8 / 10.9 standard)
Geometrisk tolerancebekræftelse for kryds-armsymmetri
Funderings- og installationsmuligheder
Uafhængige pudefundamenter af armeret beton
Klippeankersystemer til bjergrigt terræn
Pælefundamenter til blød jord / flodbredder
Præfabrikerede modulbaserede sektioner til hurtig montering
Helikopter-assisteret opstilling (til fjerntliggende bjergområder)
Emballage og logistik
- Farve-mærket fase- og kredsløbsidentifikationssystem
- Valgfri EPC-installationssupportdokumentationspakke
- Fuldt kodede medlemspakker til hurtig-samling på stedet
- Eksporter-færdig stålrammeemballage eller containerladning
- Tekniske installationstegninger og drejningsmomentspecifikationer inkluderet
